連跨式,單間跨度9.6m,溫室開間4m,檐高4m,頂高約4.90m,外拉幕立柱高度5.5m。
抗風:0.65KN/㎡、抗雪:0.5KN/㎡ 、 材料標準:主體骨架設計符合《GB 50017-2003鋼結構設計規范》,鋼材符合《GB700-88碳素結構鋼》,鋼材及配件須按《GB/T13912-2002金屬覆蓋層--鋼鐵制品熱鍍鋅層技術要求》熱浸渡鋅防腐,表面光滑平整,鍍鋅層厚度≥85μm;鋁合金部分按照《GB/T5237.1~5237.5-2000鋁合金建筑型材》,鋁合金材料陽極氧化膜厚度符合AA15級別

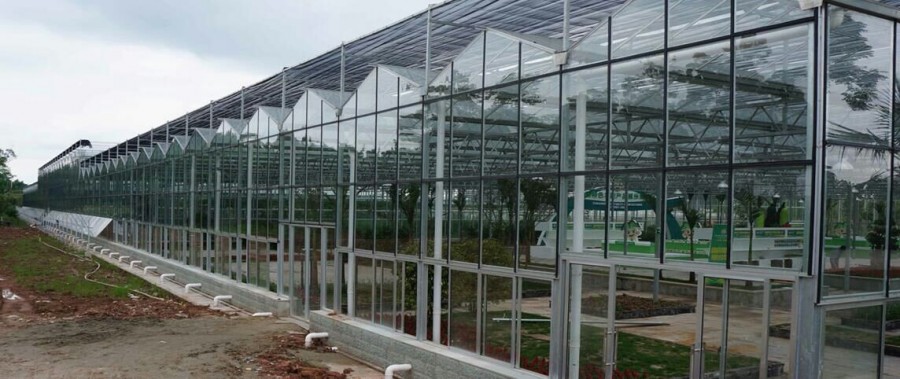

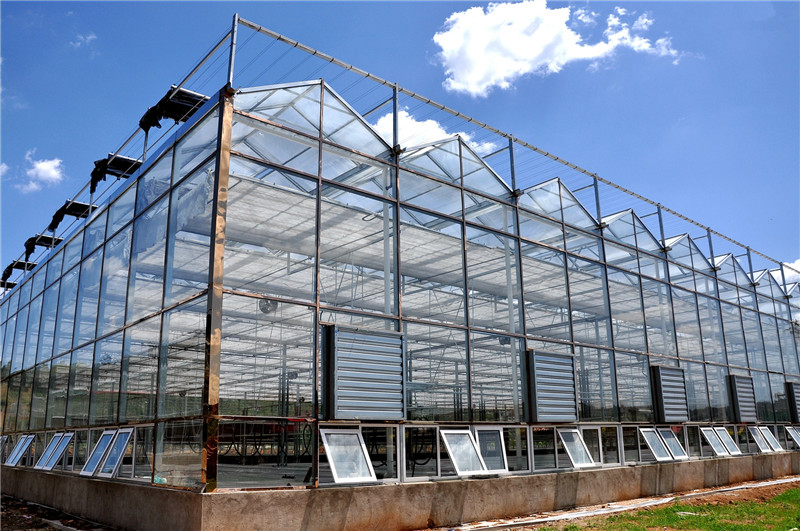

1)溫室本體形式為天溝連接多連跨裝配式結構,文洛式屋面,熱鍍鋅型鋼,主要由斜樑、立柱、檁條、天溝等部件組成。
2)立柱:立柱采用□100×50×2.75矩形方管,高度4.0m;
3)檁條:四周?chē)簽?0*50*2.0熱鍍鋅方管。
4)人字樑:50*30*1.8熱鍍鋅方管,間距2m。
5)天溝:天溝選用δ2.0mm熱鍍鋅鋼板加工成形。采用四端排水,并于端立面及內部配置排水管。天溝下部采用冷凝水接收槽,以便將冷凝水導出,可有效防止冷凝水直接滴落到植物葉面。
6)椽條:50*30*1.8熱鍍鋅方管。
7)門:南立面設置溫室兩扇專用平移門。門尺寸為2.5米(高)×2.0米(寬)。數量和尺寸也可根據甲方要求另定。
8)桁架:焊接組合件,上弦□50×50×2,下弦□50×50×2,腹桿3#角鋼。
9)固定元件:專用鋁合金型材配合專用密封條。
10)溫室端排水:采用兩端排水,雨槽排水坡度為2.5‰(坡度從基礎找起),并為雨槽配置φ110的PVC落水管。
溫室屋面3/4設置8MM透明防霧滴抗老化中空陽光板,1/4覆蓋太陽能光伏板,高效利用了資源,節約能源,不影響室內作物的生長;四周為5MM浮法玻璃。采用專用鋁合金型材,抗老化橡膠條密封件。
l 鋁合金型材:玻璃溫室專用,材質為高強度鋁合金,型材表面采用陽極氧化處理。
l 密封膠條:采用三元乙丙橡膠條。該產品是采用美國杜邦產三元乙丙橡膠(乙烯、丙烯和二烯的三元共聚物,簡稱 EPDM)為原料生產的。此種膠條的拉伸強度大于25MP;在太陽暴曬下,耐老化性能是天然膠的幾十倍,氯丁橡膠的幾十倍;另外還具有耐氣候性好、電絕緣性能優良、耐化學腐蝕好、沖擊彈性較好的性能特點。
鳥巢溫室的建造首先要根據用途選定溫室結構樣式。穹頂式鳥巢溫室適合觀光農業生態餐廳等不太側重生成方面的用途:骨架建造成本根據高度不同會不同,單層結構圓管螺栓連接骨架的造價在45-70每平米;單層連接器骨架造價150-180每平米;雙層蜂窩結
